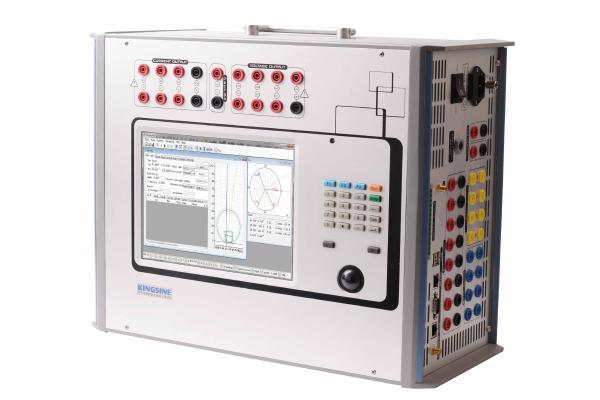

    KF920 Fiber Universal Relay Test Set

    Ask Lasest Price
    Brand Name : Kingsine
    Certification : ISO9001,CE
    Model Number : KF920
    Delivery Time : 15 working days
    Payment Terms : T/T in advance ,L/C
    Supply Ability : 50 sets/ month
    • Product Details
    • Company Profile

    KF920 Fiber Universal Relay Test Set


    Main Functions:


    Unique Universal test design, Inbuilt local control board & mouse with Windows system for fully functions testing, and provide WIFI module facility for remote controlled by external Laptop connection.


    Suitable testing for all kinds of Electro-magnetics relays, Microcomputer relays; complete compiling IEC61850/IEC60044-7/8 protocols, Facility for Merge Unit, and Numerical IED relays test.


    8 fiber ports,8 FT3 transmit and 2FT3 receive ports design, each fiber port can transfer multi-groups SMV and GOOSE, each SMV ability configure up to 64 sampling channels.


    Able for subscriptions & simulations GOOSE, SMV messages signal.


    Facility import/export/download/save Substation Configuration Language file

    (SCD/ICD/CID/NPI format files).


    Simulate abnormal network fault conditions (Loss frame,mis-ordering,quality abnormal, message resend, data unusual, synchronism etc.)


    13 low-level signal outputs for low-level protection relay testing.


    Facility for energy meter and transducer calibrate.


    AC/DC measurement, 0~600V, 0~5A.


    Features:

    1. Suitable testing for all kinds of Electro-magnetics relays, Microcomputer relays
    2. 8 fiber ports,8 FT3 transmit and 2FT3 receive ports design,
    3. Facility for energy meter and transducer calibrate
    4. Able for subscriptions & simulations GOOSE, SMV messages signal.
    5. Facility for Merge Unit, and Numerical IED relays test
    6. 13 low-level signal outputs for low-level protection relay testing

    KF920 Specifications

    Analog Channels
    Current:AC 6X30A@450VA
    AC 3X60A@850VA
    AC 1X100A@1000VA
    DC 6X20A@300W
    Voltage:AC 7X130V L-N@80VA
    AC 3X260V L-N@110VA
    AC 3X130V L-N@80W,0.2 class
    Accuracy:AC 0.1class,DC 0.2 class
    Distortions:<0.1%
    Auxiliary DC:0~300V@120W
    13 Low-level outputs
    Quantity:13 channels, Phoenix connector
    Voltage:AC 0~8Vrms,DC 0~10V
    Current:Rating 2mA, 10mA transient max.
    Power:≥0.5VA
    Accuracy:<0.2%(0.01~0.8Vrms)
    <0.1%(0.8~8Vrms)
    Resolution:250uV
    Distortion (THD %)<0.1%
    Fiber Ethernet Ports
    Mode:100Base-FX Full Duplex
    Quantity:8 pairs
    Type:LC
    Fiber Type:62.5/125um(Multiple optical fiber, Orange Red)
    Wavelength1310nm
    Transmit distance>1Km
    Indicator:SPD Green(light):valid connection
    Link/Act Yellow(blinking):Data exchanging
    Frequency & Phase angle
    Frequency range:DC~1.2khZ
    Frequency accuracy±1ppm
    Frequency resolution:0.001Hz
    Phase angle:-360~+360°
    Phase accuracy<0.05°typ,<0.1°Guar,50/60Hz
    Phase resolution:0.01°
    Binary input
    Quantity:8 pairs
    Type:Wet/dry, pulse count, measurement
    Threshold:0~600Vdc,software controlled
    Sample rate:10KHz
    Time resolution:100us
    Debounce time:0~25ms(Software Controlled)
    Time range:Infinite
    Time errors:±1ms@0.001~1s
    ±0.1%@>1s
    Galvanic isolation:4 isolated with each 2 pairs
    Input impedance:600KΩ
    Binary outputs(Relay type)
    Quantity:4 pairs
    Type:Potential free relay contacts, software controlled
    Break capacity ACVmax:400Vac/Imax:8A/Pmax:2500VA
    Break capacity DCVmax:300Vdc/max:5A/Pmax:150W
    Binary outputs(Hi-speed Semiconductor)
    Quantity:4 pairs
    Type:Semiconductor, potential free
    Break capacity DCVmax:350Vdc,ac(p-p)/Imax:0.5A/Pmax:150W
    Response time:100us
    AC/DC Measurement
    Voltage range:0~600V,DC/ACrms,(Rg:1V,10V,60V,600V)
    Voltage accuracy:<0.5%rg
    Current range:0~5Arms(clamp input)
    Current accuracy:<0.5%rg
    Frequency range:45~65Hz,Accuracy<0.01Hz
    Phase accuracy:0~360°,<0.5°
    Harmonic2~20times,<0.5%rg
    Transducer calibration
    DC Current
    Range:DC:0~±mA,1~±20mA,Auto range
    Max.input:600mA
    Input impedance:15Ω
    Accuracy:<0.02% rg typ.<0.05% rg Guar.
    DC Voltage
    Range:DC:0~±10V
    Max.input:±11V
    Input impedance:1MΩ
    Accuracy:<0.02% rg typ,<0.05% rg Guar
    Energy Meter Calibration
    Sensor usage:Mechanical meters/Electronic meters
    Sensor output:High level:≥4.5V,Low level:≤0.2V
    Pulse input:1 ports
    Pulse range:500KHz pulse input max.
    Pulse output:1 transistor outputs
    Others, Size & Weight
    Ethernet port:2x10/100/1000M Base-Tx RJ45
    USB:2Xusb 2.0 A type female
    Synchronizer port:IRIG-B,GPS BNC Ant,IEEE1588
    Others:RS-232
    Size:358x149x297mm
    Weight:<19kg
    Power supply & Environment
    Nominal input voltage220Vac
    Permissible input100~264Vac
    Nominal frequency50/60Hz
    Permissible frequency45~65Hz
    Power Consumption2000VA max.
    Temperature(operating)0℃~55℃
    Temperature(Storage)-20℃~70℃
    Humidity5%-95% RH,non-condensing
